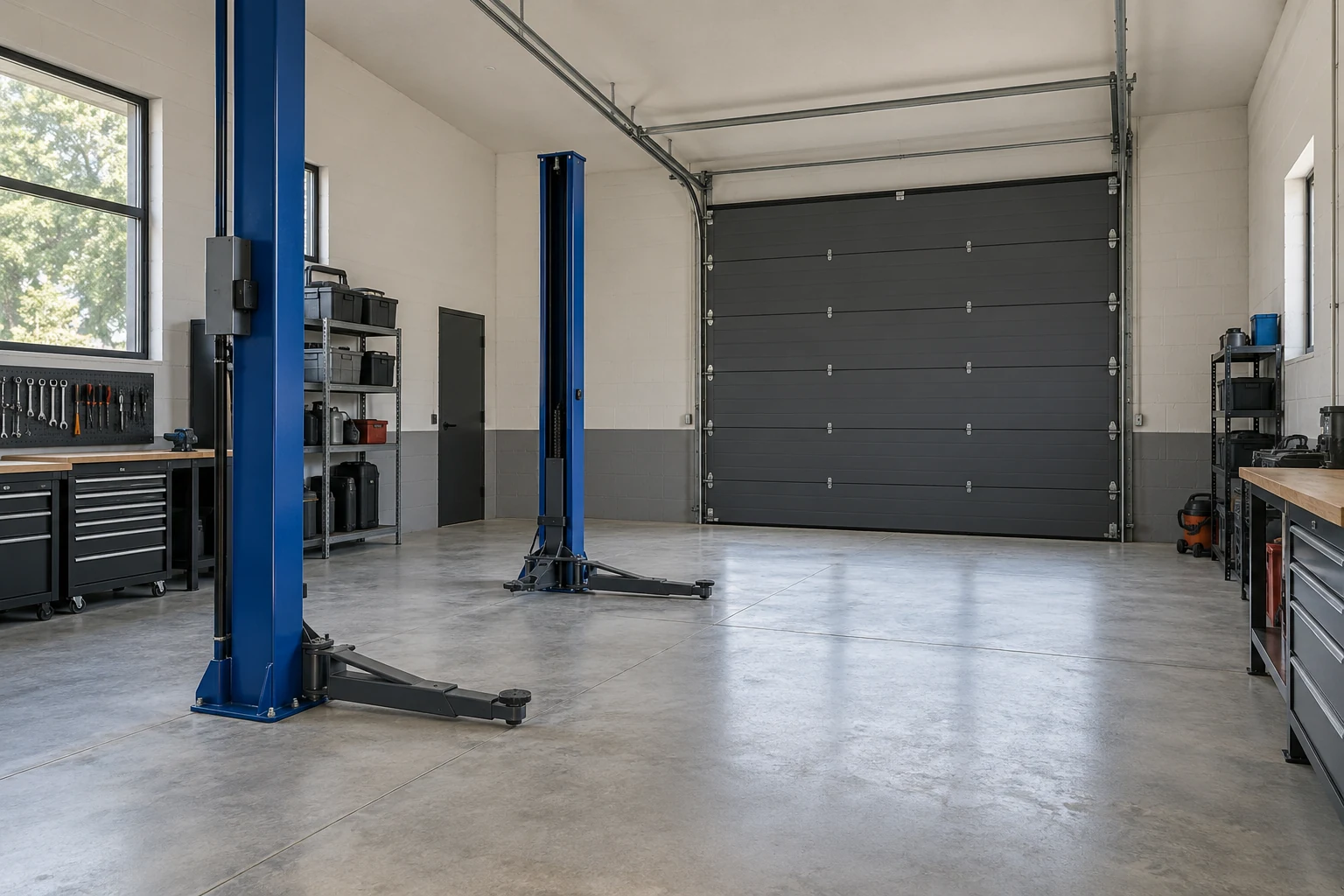

Гараж з автопідіймачем: як розмістити секційні ворота

Для гаража з автопідіймачем замало знати висоту стелі. Потрібно розмістити дві рухомі системи та автомобіль так, щоб вони не перетиналися у передбачених режимах роботи. Якщо спочатку встановити звичайні секційні ворота, а потім обирати підіймач, вільний простір над машиною може виявитися зайнятим полотном або рейкою привода. Узгоджувати обладнання варто на одному кресленні.

Почніть зі сценарію використання гаража

Паркування двох автомобілів один над одним, сезонне обслуговування власної машини та щоденна робота майстерні потребують різного планування. Визначте, чи мають ворота відкриватися, коли автомобіль піднятий, чи потрібен проїзд до іншого місця і звідки людина виходитиме з робочої зони.

Для сервісного гаража запишіть перелік автомобілів, із якими плануєте працювати. Один низький седан не характеризує всю майбутню роботу. Позашляховик, фургон або машина з багажником на даху змінюють просторові вимоги. Водночас не потрібно проєктувати приміщення під випадковий найбільший автомобіль: зафіксуйте реальне завдання й обмеження використання.

Перевіряйте автомобіль у робочому положенні

Висота самих стійок підіймача не дає відповіді, наскільки високо опиниться дах. У довідці виробника BendPak прямо зазначено, що потрібна висота стелі залежить і від моделі підіймача, і від автомобіля. Точні дані потрібно брати з документації вибраного обладнання.

На спільному перерізі позначають підлогу, платформу або точки підхоплення, кузов у потрібному робочому положенні та перешкоди над ним. Для чотиристійкової системи важливі також передбачені положення механічної фіксації: виробник окремо наводить висоти й просвіти на замках. Розрахунок за довільною проміжною висотою не замінює перевірки робочого режиму.

Додайте операції, які справді виконуватимете: відкривання капота, доступ до багажника, переміщення візка. Їхній простір не завжди збігається з контуром зачиненого автомобіля. Потрібні відстані й обмеження визначають за інструкціями обладнання, без універсального «запасу на око».

Накладіть повний хід воріт на план

Покажіть не лише зачинене та відчинене полотно, а весь об'єм його руху. Окремо нанесуть напрямні, тягу, рейку привода, пружинний вузол і підвіси. Навіть якщо відкрите полотно проходить вище автомобіля, інший елемент може займати потрібну зону.

Де дозволяє будівля, можна розглядати сумісне виконання з вищим розташуванням горизонтальної частини напрямних. Але високий підйом потребує власної монтажної геометрії й комплекту деталей. Не можна просто переставити стандартні напрямні вище без зміни передбаченої монтажної схеми. Доступні схеми обирають за документацією конкретних воріт; для майстерні корисний також огляд промислових секційних систем.

Погодьте автоматику та порядок керування

Місце двигуна визначають разом із траєкторією. Вальний привод може розглядатися лише там, де він сумісний із воротами та є простір збоку; сама наявність підіймача не робить його обов'язковим. Про критерії вибору є окремий матеріал про автоматику секційних воріт.

Якщо безпечна робота потребує взаємного блокування систем, це має бути окреме погоджене технічне рішення. Не покладайтеся на записку біля кнопки й не підключайте саморобне реле замість передбачених захистів. Оператор повинен розуміти дозволені режими та бачити робочу зону; умови зупинки й керування закладають до монтажу.

Не втратьте під'їзд і доступ до обслуговування

На вигляді зверху перевірте положення стійок відносно отвору: автомобіль має заїжджати з потрібною траєкторією, а двері — відкриватися у передбаченій зоні. Поруч залишають доступ до органів керування, виходу та сервісних вузлів обох систем.

Вимоги до основи підіймача перевіряють окремо. Готова стяжка або підлога, придатна для паркування, ще не підтверджує придатності для його кріплення. Будівельник має отримати вимоги конкретної моделі до основи й анкерування до завершення підлоги. Загальну послідовність робіт допоможе звірити підготовка до монтажу воріт.

Що погодити до покупки обладнання

• Модель підіймача та автомобілі, для яких розраховано місце.
• Робочі висоти й дозволені поєднання положень двох систем.
• Чистий проїзд, траєкторію полотна та розташування привода.
• Вимоги до підлоги, електроживлення й керування.
• Доступ до виходу та вузлів для обслуговування.

Попросіть постачальників підтвердити свої частини на одному плані, а після встановлення провести передбачене інструкціями налагодження та приймання. Такий підхід допомагає отримати гараж, у якому обладнання відповідає конкретній роботі, а не лише поміщається за габаритами.
