Шлагбаум під низькою стелею паркінгу

У підземному паркінгу висоти часто достатньо для автомобіля, але недостатньо для піднятої прямої стріли. До цього додаються вентиляція, труби, кабельні лотки й локальні балки. Вибрати шлагбаум лише за шириною смуги тут не вийде: потрібно перевірити просторову траєкторію його руху та доступ для подальшого обслуговування.

Висота приміщення — не один розмір

Заміряйте готовий рівень підлоги та найнижчі перешкоди над місцем встановлення. Важливі не тільки стеля безпосередньо над тумбою, а й зона, через яку проходить стріла під час відкривання. Балка може стояти осторонь закритої стріли, але потрапити на її траєкторію.

На плані й розрізі позначають труби, вентиляційні короби, світильники, спринклери та кабельні лотки. Їх не можна самовільно переставляти заради монтажу. Якщо інженерні мережі ще не завершені, потрібна узгоджена схема майбутнього стану; інакше система, яка сьогодні вміщується, може конфліктувати з обладнанням після оздоблення.

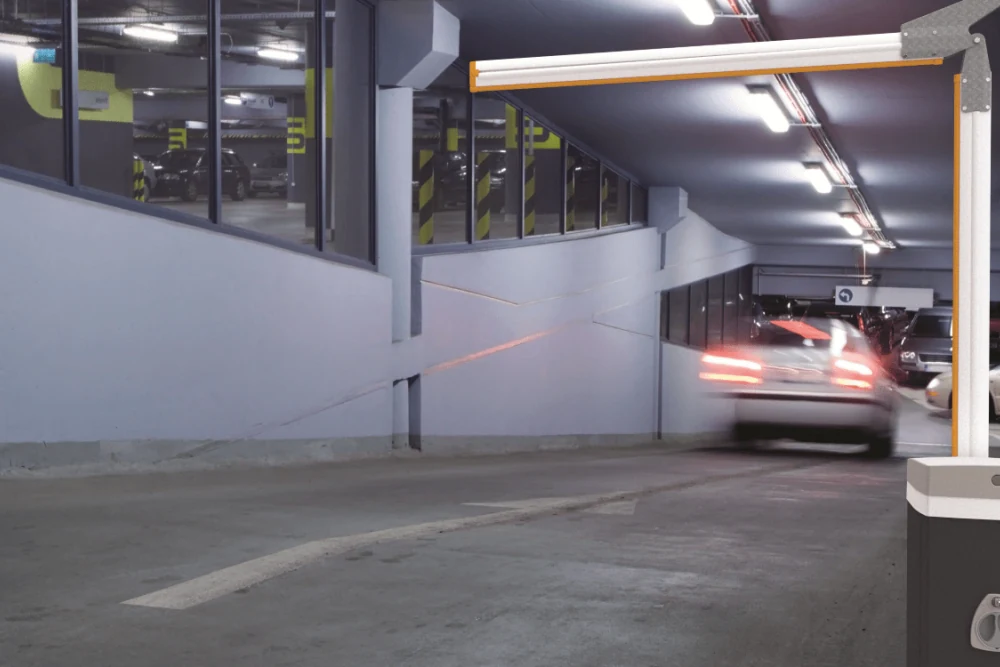

Як допомагає шарнірна стріла

У сумісній конструкції стріла складається під час підйому, тому її просторовий габарит відрізняється від прямої. Такі рішення передбачені виробниками саме для приміщень з обмеженою висотою. Наприклад, CAME описує шарнірну стрілу як опцію для низьких перекриттів; це не означає, що будь-який шлагбаум можна переробити таким способом.

Потрібно звірити модель тумби, тип шарніра, довжини частин, допустимі аксесуари та необхідне балансування. Розташування згину впливає на рух і проїзд. Саморобний шарнір або довільне скорочення профілю не є рівнозначною заміною передбаченому комплекту.

Не варто розв’язувати проблему простим обмеженням кута відкривання прямої стріли без дозволеної виробником схеми: це може залишити її в небезпечній зоні автомобіля.

Перевірте габарит автомобіля в повному маршруті

Корисна висота визначається не тільки положенням відкритої стріли. Перед нею можуть бути рампа, перелом нахилу або інша низька ділянка. Автомобіль із рейлінгами чи багажником потрібно врахувати разом із його рухом по покриттю.

Окремо розгляньте бічний простір: водій може триматися ближче до тумби, щоб дотягнутися до зчитувача. У такому положенні висока частина машини й дзеркало проходять іншою траєкторією. Потрібно забезпечити зрозуміле місце зупинки, щоб водії не шукали його методом проб.

Обмеження для в’їзду має бути помітним до точки, де вже неможливо зручно змінити маршрут. Конкретну організацію позначень погоджують у проєкті паркінгу.

Не забудьте про людей і сервіс

Шарнір додає рухоме з’єднання, яке потрібно врахувати при оцінці доступних небезпечних зон. Пішохідний шлях не повинен вести під стрілою або поруч із місцем складання. Деталі комплексного захисту описані у статті про безпеку автоматичних систем.

Майстру знадобиться доступ до тумби, кріплення й шарнірного вузла. Перевірте, чи не перекриють його припарковані автомобілі, огорожа або майбутній рекламний стенд. Навіть якщо система фізично вмістилася під стелею, це ще не доводить, що її можна нормально обслуговувати.

Що перевірити в пропозиції

• Повні моделі тумби, стріли та шарнірного комплекту.
• Монтажне креслення з готовими рівнями й перешкодами.
• Корисну ширину та висоту проїзду після встановлення.
• Допустиму комплектацію датчиків, опор і підсвічування.
• Сценарій роботи без живлення та доступ до механізму розблокування.
• Порядок сервісу рухомого з’єднання за інструкцією.

Ціна тільки тумби не відображає цього складу. Загальну структуру замовлення допоможе перевірити матеріал про автоматичний шлагбаум.

Ручний режим також має відповідати монтажній схемі. Попросіть пояснити, як уповноважена людина користується штатним механізмом при відключенні світла, не торкаючись шарніра та не заходячи в зону руху. Самостійно змінювати положення складеного вузла не потрібно.

Приймання до відкриття руху

До запуску проїзду монтажник має перевірити весь цикл без контакту зі стелею та мережами, роботу передбачених захистів і кінцеві положення. Окремо звіряють фактичну висоту з погодженою схемою. Не випробовуйте запас габариту, проїжджаючи під недопіднятою стрілою.

Для шлагбаума на паркінгу в Бучі підготуйте фото стелі з обох боків та розріз смуги з висотами. Чим раніше видно всі перешкоди, тим простіше обрати сумісний комплект без перероблення готового приміщення.
